3D-печать в медицине: от анатомических моделей до персонализированных имплантов

Выбор правильной технологии и материала является ключевым фактором для успешного применения 3D-печати в медицине. Материалы должны соответствовать строгим требованиям, таким как прочность, долговечность, возможность стерилизации, коррозионная стойкость и биосовместимость. Ниже представлен обзор наиболее распространенных технологий.

• Стереолитография (SLA): В этой технологии используется лазер для отверждения жидкой фотополимерной смолы. SLA обеспечивает высокую точность, превосходное разрешение и гладкую поверхность, что делает ее идеальной для создания детализированных анатомических моделей. Существуют специальные биосовместимые смолы (например, Formlabs BioMed Resins), которые подходят для изделий, контактирующих с кожей или слизистыми оболочками.
• Селективное лазерное спекание (SLS): Технология использует мощный лазер для спекания частиц полимерного порошка, чаще всего нейлона (PA-12). Полученные изделия обладают высокой прочностью и могут выдерживать высокотемпературную стерилизацию, что позволяет использовать их для создания функциональных медицинских устройств и хирургических шаблонов.
• Моделирование методом послойного наплавления (FDM): Это наиболее доступная технология, работающая путем экструзии расплавленной термопластичной нити. FDM хорошо подходит для создания базовых прототипов и простых деталей, однако микрозазоры между слоями создают трудности для эффективной стерилизации.

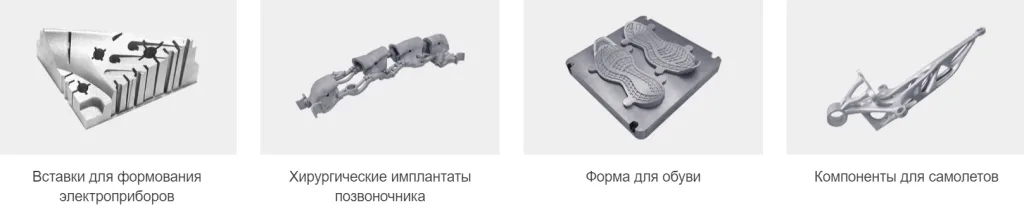

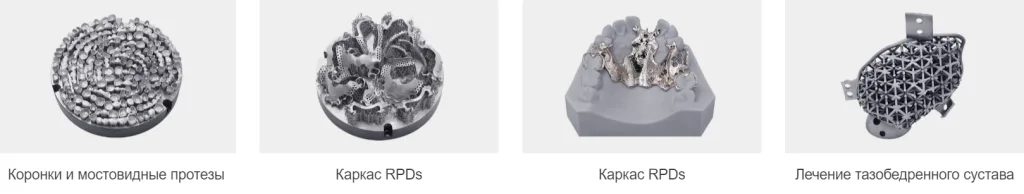

• Прямое лазерное спекание/плавление металлов (DMLS/SLM): Эти процессы используют лазер для плавления металлического порошка, позволяя создавать прочные и биосовместимые детали из титана, кобальт-хрома и нержавеющей стали. Технология идеально подходит для изготовления кастомных имплантов.

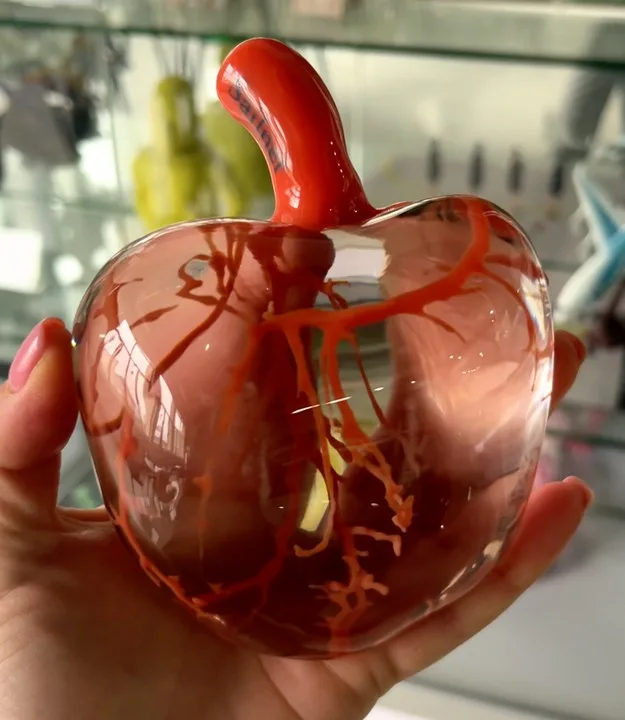

• Material Jetting (PolyJet): Подобно струйному принтеру, эта технология распыляет фотополимеры, что позволяет смешивать материалы и цвета в процессе печати. Это дает возможность создавать полноцветные, реалистичные анатомические модели с различными текстурами.



Все многообразие применений 3D-печати в медицине можно классифицировать на три группы в зависимости от степени модификации анатомии пациента и, соответственно, уровня регуляторного контроля со стороны государственных органов.

Группа I: Анатомические модели для визуализации и планирования

В эту группу входят модели, которые представляют собой точную копию анатомии пациента, полученную на основе данных сканирования без каких-либо изменений. Такие модели используются для предоперационного планирования, обучения хирургов и студентов, а также для информирования пациента и получения его согласия на операцию. Например, 3D-модель таза с остеосаркомой помогает визуализировать сложное пространственное отношение опухоли к окружающим тканям.

Исследования показывают, что использование таких моделей повышает уверенность хирурга, приводит к значительному сокращению времени операции (на 30-50%) и снижению затрат (до $5,500 на операцию), а также улучшает исходы для пациентов. Важно отметить, что, согласно позиции FDA, такие анатомические модели не считаются медицинскими изделиями, а рассматриваются как «твердая копия» медицинских изображений, аналогично рентгеновской пленке.

Группа II: Модифицированные модели и хирургические шаблоны

К этой группе относятся модели, в которых анатомия пациента была цифровым образом изменена для планирования вмешательства. Примерами таких изменений могут быть виртуальное удаление опухоли для оценки будущего дефекта, зеркальное отображение здоровой стороны для планирования реконструкции или цифровое моделирование импланта.

Наиболее распространенным применением являются пациент-специфичные хирургические шаблоны (направляющие), которые точно позиционируются на теле пациента и направляют инструменты хирурга (например, сверла или пилы). Это повышает точность операции и сокращает время ее проведения. В отличие от моделей Группы I, изделия этой категории считаются медицинскими изделиями класса I или II и требуют соответствующего контроля качества и, в некоторых случаях, регистрации в регулирующих органах.

Группа III: Виртуальное хирургическое планирование и персонализированные импланты

Это наиболее сложный уровень применения, включающий комплексное цифровое планирование операции, результаты которого переносятся на пациента с помощью набора 3D-печатных инструментов, шаблонов и персонализированных имплантов. Примером может служить реконструкция челюсти с использованием малоберцовой кости, где весь процесс — от вырезания трансплантата до его установки — моделируется на компьютере, а для реализации плана печатаются точные направляющие.

Сюда же относится создание кастомных имплантов (спинальных, тазобедренных, черепных) и протезов. 3D-печать позволяет изготавливать протезы значительно дешевле и быстрее традиционных методов, что особенно важно для детей. Например, стоимость 3D-печатного протеза может составлять всего $50, в то время как традиционный стоит от $1,500 до $8,000. Изделия этой группы являются медицинскими устройствами высокого класса риска (2б или 3) и требуют строгого контроля, доклинических и клинических испытаний, а также получения разрешения от Росздравнадзора .

Успешная интеграция 3D-печати в больнице требует системного подхода. Опыт многих учреждений показывает, что наиболее эффективной моделью является создание централизованной 3D-лаборатории, управляемой одним из технических отделов, например, отделом биомедицинской инженерии или радиологии. Такой подход позволяет оптимизировать использование дорогостоящего оборудования, сконцентрировать экспертизу и обеспечить стабильное качество продукции.

Ключевым элементом является разработка четких клинических рабочих процессов, которые определяют взаимодействие между различными подразделениями. Например, процесс создания анатомической модели обычно включает следующие шаги: запрос от хирурга, сегментация КТ/МРТ-изображений радиологом, подготовка модели и печать инженером, и, наконец, совместное утверждение модели всеми участниками.

При внедрении необходимо уделить внимание нескольким критически важным аспектам:

• Контроль качества: Необходимо внедрить процедуры проверки точности размеров напечатанных изделий по сравнению с исходными цифровыми моделями.
• Стерилизация и биосовместимость: Для изделий, контактирующих с пациентом, необходимо использовать сертифицированные материалы и строго следовать инструкциям производителя по обработке и стерилизации.
• Регуляторные требования: Важно понимать, какие изделия подпадают под регулирование, и обеспечить ведение всей необходимой документации для аудита.
• Требования к помещению: Лаборатория должна быть оборудована надлежащей вентиляцией для удаления потенциально вредных испарений и системами для безопасного хранения и утилизации материалов, особенно порошков.

Область 3D-печати в медицине продолжает стремительно развиваться. Одним из самых перспективных направлений является биопечать — использование «биочернил», содержащих живые клетки, для создания тканеподобных структур. Исследователи уже добились успеха в печати полнослойной кожи для заживления ран, хрящевых структур (например, носа) и мышечной ткани. Конечной целью является создание функционирующих органов для трансплантации, что могло бы решить проблему нехватки донорских органов и иммунного отторжения.

Другие будущие применения включают печать электроники и сенсоров, создание сверхреалистичных симуляционных моделей из материалов, имитирующих живые ткани, и разработку полностью печатных систем, объединяющих несколько технологий.

3D-печать трансформируется из нишевой технологии в необходимый элемент инфраструктуры передовых медицинских учреждений. Ее способность создавать персонализированные, по требованию изготавливаемые решения обеспечивает значительные преимущества: от улучшения планирования сложных операций до создания кастомных имплантов, идеально подходящих пациенту.

Ключом к успешному внедрению является междисциплинарное сотрудничество между хирургами, радиологами и инженерами, а также разработка стандартизированных процессов и клинических руководств для обеспечения безопасности и эффективности. Для учреждений, планирующих внедрение аддитивных технологий, рекомендуется начинать с менее рискованных применений, таких как анатомические модели (Группа I), постепенно накапливая опыт и выстраивая процессы для перехода к более сложным и регулируемым задачам. По мере развития технологий и материалов можно ожидать появления еще более инновационных клинических применений в ближайшие годы.
